北京时代嘉盈科技有限公司生产的BK-DR系列能耗制动单元是采用先进的电力电子技术和高性能MCU控制器，并与新一代IGBT功率器件相结合，而研发生产的高性能制动产品。本系列产品可应用于电梯、起重机、提升机、离心机、油田抽油机等各种场合，其产品可以把电机在制动过程中产生的电能通过制动电阻释放掉，以产生足够的制动转矩，保证变频器等设备的正常运行。

产品安装尺寸

BK-DR-1L制动单元的外形尺寸图↓

BK-DR-1SA/3SA/1G/2G制动单元的外形尺寸图↓

BK-DR-3HA/4HA/5HA制动单元的外形尺寸图↓

型号规格

表1

额定电流：指制动单元工作时最大平均电流。

峰值电流：指制动单元工作时允许通过的最大电流，该电流所持续的时间最长不应超过20秒。

注意最小电阻：指制动单元所允许配接的最小制动电阻值。实际所用的制动电阻必须根据设备的容量和所需的制动力矩进行选取，且不应小于制动单元最小电阻的阻值。

产品技术规格

表2

注：带**的项目仅对DR-3HA/4HA/5HA系列产品有效，目前此功能为预留功能。

动作电压选择的设置

各个型号的制动单元在出厂前，动作电压已调整为最合适的值，无特殊情况无须再调整动作电压的值。

小功率的制动单元无显示面板，动作电压只能通过内部控制电路板上的S1跳线来进行设置，出厂默认值为B项。S1跳线共有4档可以选择，不同额定电压等级的机型各跳线位置对应的动作电压见下表：

表3（带有操作面板的机型，通过键盘调整所需动作电压。)

电流温度曲线

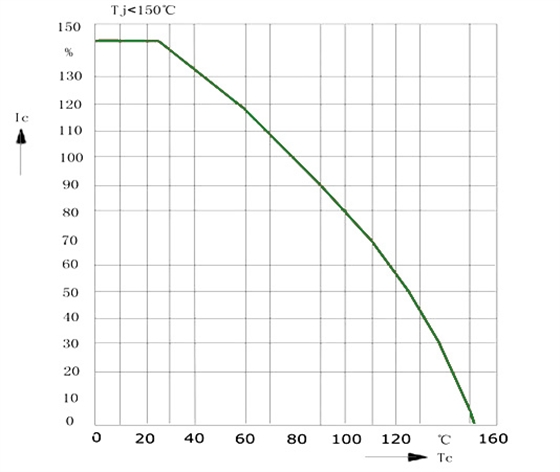

随着制动单元内部散热器的温度不同，其允许通过的最大电流也会随之改变。最大电流与温度的关系如下图所示：

由图中可以看出，当制动单元散热器的温度高于75℃时，其允许通过的最大电流会随之下降，因此必须对制动单元工作时的温度加以限制。

机械参数表

表4
