功耗曲线图
| 阻值范围 | ＜100Ω | 100Ω-1kΩ | ＞1kΩ | |||
| 温度范围 | -40～+125 | +155 | -40～+125 | +155 | -40～+125 | +155 |
| 温度系数 | 250 | 500 | 150 | 200 | 250 | 500 |

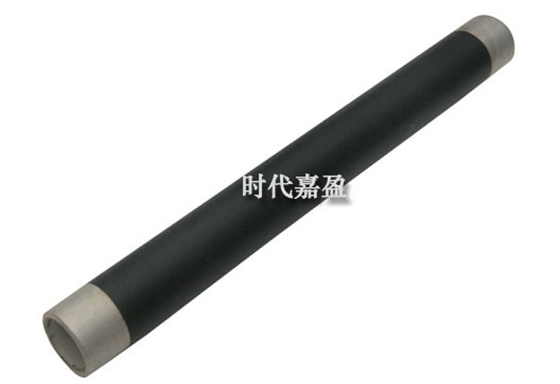

产品特点
●频率响应特性优异，电气性能稳定、耐高压，广泛用于交直流、中高频电路中。
●体积小、功率大、阻值范围宽，过载能力强，特别适用于间歇式供电和脉冲大电流的电路。
●机械强度高，可耐冷、热冲击。
外形尺寸
型号 | 功率(w) | 尺寸（mm） | 阻值范围 | 阻值精度 | 安装方式 | ||
D | I | L | |||||
4.7Ω-3.3kΩ | ±10%（K） ±20%（M） | 径向卡子 | |||||
RI-25 | 25 | Φ12 +2/-1 | 8±2 | 50±2 | |||
RI-50 | 50 | Φ12 +2/-1 | 8±2 | 100±2 | |||
RI-100 | 100 | Φ20 +3/-1 | 15±2 | 100±2 | 2.2Ω-3.3KΩ | ||
RI-200 | 200 | Φ20 +3/-1 | 15±2 | 200±3 | 3.3Ω-4.7kΩ | ||
RI-250 | 250 | Φ30 +3/-1 | 20±2 | 200±3 | 10Ω-5kΩ | ||
RI-300 | 300 | Φ20 +3/-1 | 20±2 | 300±3 | 4.7Ω-6.8kΩ | ||
RI-350 | 350 | Φ30 +3/-1 | 20±2 | 300±3 | 15Ω-6.8kΩ | ||
RI-400 | 400 | Φ20 +3/-1 | 20±2 | 400±3 | 10Ω-10kΩ | ||
RI-500 | 500 | Φ30 +3/-1 | 20±2 | 400±3 | |||
附注：若上表没有您所需要的参数，可点击网页右侧“在线咨询”与我们的客服联系或者直接拨打我们的技术专线协商定制。技术专线：010-81887377
项目 | 实验要求 | 测试方法 |
电阻温度系数 | 如表1所述 | -55℃/+20℃ 20℃/+125℃ |
短时间负载 | △R±0.3% | 不超过2倍额定功率电压，超1.5倍功率少于5s |
负载寿命 | △R±1.0% | 额定功率下2000小时 |
耐潮性测试 | △R±0.5% | +40±2℃ 湿度90～95% 240h |
可焊性 | 不小于90%范围 | 245±5℃/3s |
热冲击 | △R±0.3% | -65℃～+150℃,100次循环 |
引出端强度 | △R±0.2% | 40N |
高频振动 | △R±0.2% | ≤20g |
应用领域
●应用在中、高频设备、工业电炉、电脉冲设备中，在高中频感应加热设备中防止寄生振荡。
●在广播电视发射设备中做假负载。
●晶闸管保护电路的阻容吸收电阻。
●大功率交、直流电机控制用的起动、制动、调速电阻。
●地铁、路面轻轨的电力牵引机车及电梯、起重设备中的各种电阻。
●各种电力装置、电源控制柜、变流装置等的负载电阻。
●中央空调机，交、直流逆变焊机中的降压、限流及吸收电阻。
●高压开关的拉（合）闸分流电阻、高压设备中的过电压保护电阻。
●在数控机床、电火花设备、线切割设备中，要求电阻无感抗的场合，需用大功率、高阻值、无电感的各种电子、电力装置。
