RXG8 系列 高功率瓷铝外壳线绕电阻器
产品分类： 高功率瓷铝壳电阻(RXG8系列)
品 牌：北京时代嘉盈
型 号：RXG8
材 质：合金
制作工艺：普通线绕
性 能：高温
精 度：±5%
功率特性：大功率
频率特性：高频率
营销方式：工厂直销
产品价格：根据具体参数和数量而定,详情请联系在线客服或拨打订购热线.
型 号：RXG8
材 质：合金
制作工艺：普通线绕
性 能：高温
精 度：±5%
功率特性：大功率
频率特性：高频率
营销方式：工厂直销
产品价格：根据具体参数和数量而定,详情请联系在线客服或拨打订购热线.
订购热线：400-827-7718
产品详情
型 号：RXG8
环境温度：
相对温度：+40±
大气压力：65-106KPa
振动频率：10-550Hz 加速度
产品特点:
1、具有高功率 、耐高压、耐冲击、快散热高稳定、寿命长等特点。
2、电阻体采用氧化铝瓷和铝合金外壳。适合于电力、机车、电源、机电设备、高频器上做功率吸收无件或负载使用。
3、目前广泛应用于航天、航空、军工、邮电通讯、海运、铁路、风力发电及太阳能发电等领域。
4、可作刹车电阻、制动电阻、充电电阻、泄放电阻、限流电阻以及老化、负载等电阻使用。
高功率瓷铝外壳线绕电阻器

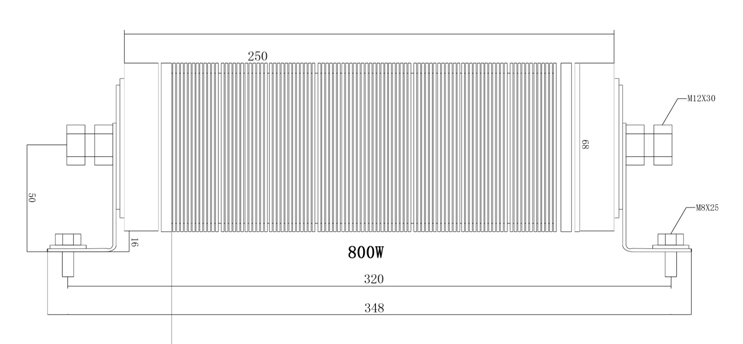

外观尺寸及主要技术指标
|
项 目
|
实 验 条 件
|
性 能
|
|---|---|---|
|
电阻值容许误差
|
JIS-C-5202 5-1 测试电压≤3V，环境温度25℃ |
±5%，±10%
|
|
温度系数
|
R1-R0 *108 （PPM/℃） R0：常温（T0）下阻值 R0-(T0-T1) R1:常温T0+100℃（T1）下阻值 |
±400PPM/℃ Mac
|
|
额定负荷
|
JIS-C-5202 5-4 40℃，额定电压，1小时 |
△R≤±（1%+0.1Ω 表面升温≤400℃ |
|
短时间过负荷
|
JIS-C-5202 5-5 5倍额定功率，5秒 |
△R≤±（2%+0.1Ω）
|
|
绝缘电阻值
|
JIS-C-5202 5-6 500V DC |
100MΩ Min
|
|
耐电压
|
JIS-C-5202 5-7 1000V DC 60秒 |
△R≤±（0.1%+0.05Ω）
|
|
耐振性
|
JIS-C-5202 6-3 1.5mm，10-50Hz,分别2小时 |
无破损、无脱落
|
|
耐久性
|
JIS-C-5202 7-10 额定电压，通电90分钟，停30分钟，共500小时 |
△R≤±（5%+0.1Ω）
|
|
不燃性
|
1-6倍额定功率，5分钟 |
不燃性
|
主要检验项目、试验方法及性能要求
|
型 号
|
|
外形尺寸（mm）
|
安装尺寸（mm）
|
|||||
|---|---|---|---|---|---|---|---|---|
|
极限电压
|
绝缘电压
|
阻值范围
|
组织允许偏差
|
D
|
L1
|
M
|
L2
|
|
|
RXG8-1
|
1200
|
1000
|
2R7-2K
|
|
46
|
89
|
6
|
|
|
RXG8-2
|
4000
|
1000
|
2R7-2K7
|
|
5.8
|
165
|
6
|
|
|
RXG8-3
|
4000
|
1000
|
2R7-3K
|
|
68
|
165
|
6
|
|
|
RXG8-6C
|
4000
|
1000
|
2R7-4K7
|
|
51
|
270
|
6
|
|
|
RXG8-8A
|
4000
|
1000
|
2R7-6K8
|
|
68
|
220
|
10
|
|
|
RXG8-8B
|
4000
|
1000
|
2R7-7K5
|
|
68
|
250
|
12
|
320
|
|
RXG8-10A
|
6000
|
1000
|
2R7-10K
|
|
68
|
345
|
12
|
400
|
|
RXG8-20
|
6000
|
1000
|
2R7-15K
|
|
126
|
345
|
12
|
400
|
