优质铝壳电阻

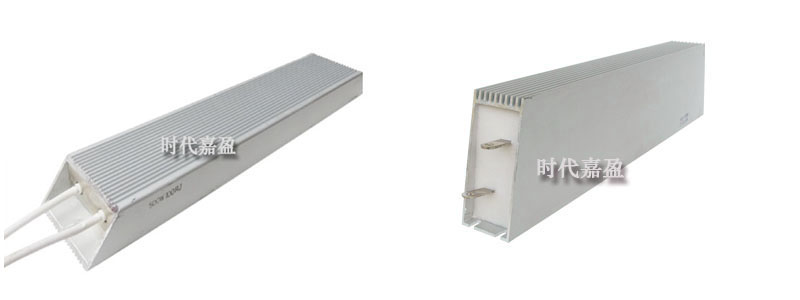

RXLG白色梯形铝壳电阻

产品分类: 铝壳电阻(RXLG梯形)
品 牌:北京时代嘉盈
型 号:RXLG-T
材 质:铝合金(铝含量高达90%以上)
工 艺:普通线绕
性 能:通用
精 度:±5%
功率特性:大功率
频率特性:高频率
营销方式:工厂直销
产品价格:根据具体参数和数量而定,详情请联系我们的在线客服或拨打我们的订购热线.
订购热线:010-62624819
产品详情

    产品说明

    RXLG梯形铝壳电阻,也叫制动电阻、再生电阻、负载电阻、泄放电阻、刹车电阻、大功率电阻、放电电阻等,适用于恶劣的工控环境,是电力、电子理想的配套产品,并广泛应用于电源、变频器、伺服系统等高要求的电气回路中。

    铝壳电阻选型


    功耗曲线图

    铝壳电阻功耗曲线图

    体积小、功率大、过载能力强、散热性好、耐气候、耐振动.

    易紧密安装、易附加散热器,适用于高要求及恶劣环境中使用.

    RXLG系列梯形铝外壳电阻器选用高散热性铝合金外壳(铝壳含铝量高达90%以上)

    耐高温有机硅树脂和硅粉全密封填充,材料无毒无气味,环保绿色安全.

    绕制电阻丝骨架为陶瓷,电阻丝选用康铜及镍铬,确保耐热、耐高温,性能稳定,使用寿命长.



    尺寸图参考

    梯形铝壳电阻尺寸



    外型尺寸

    功率(W)
    外形图

    尺寸(mm)

    配线(mm)
    引线长度(mm)
    端子
    A
    B
    C
    D
    60
    样式1
    115
    98
    40
    20
    1.5
    300

    80
    140
    123
    40
    20
    1.5
    300

    100
    165
    148
    40
    20
    1.5
    300

    120
    190
    173
    40
    20
    1.5
    300

    150
    215
    197
    40
    20
    1.5
    300

    200
    165
    147
    60
    30
    2.5
    300

    300
    215
    197
    60
    30
    2.5
    300

    400
    265
    247
    60
    30
    2.5
    500

    500
    335
    317
    60
    30
    2.5
    500

    1000
    样式2
    400
    385
    61
    59
    2.5
    500
    M6
    1000
    400
    385
    50
    107
    2.5
    500
    M6
    1200
    450
    434
    50
    107
    2.5
    500
    M6
    1500
    485
    470
    50
    107
    2.5
    500
    M6
    2000
    550
    532
    50
    107
    4.0
    500
    M6
    2500
    600
    584
    50
    107
    4.0
    500
    M6



    技术指标

    型 号 额定功率(W) 阻值范围(Ω) 阻值允许偏差(%) 最高工作电压(V) 2000绝缘电压(V)
    RXLG-T 50W 0.5~5K

    ±5

    ±10

    300 450
    60W 0.5~5K 400 600
    80W 1~6K 500 750
    100W 1.5~8K 600 900
    150W 2~10K 700 1000
    200W 3~15K 900 1300
    300W 3~18K 1000 1450
    400W 3~20K 1500 2200
    500W 3~25K 1600 2300
    1000W 3~30K 1800 2550
    1200W 3~30K 1800 2550
    1500W 3~30K 2000 2850
    2000W 3~30K 2100 3000
    2500W 3~30K 2100 3000



     附注:若上表没有您所需要的功率或阻值,可点击网页右侧在线咨询与我们的客服联系或者直接拨打我们的技术专线咨询定制。技术专线:010-81887377

    主要检验项目、试验方法及性能要求

    检验项目 性能要求 试验方法
      电阻温度系数

    ≤±250(×10-6/℃)

    -55℃/+20℃  20℃/+125℃

      引出端强度

    无脱落

    8Kg 30s 弯曲连续两次
      额定负荷 ΔR≤±(1%R+0.1Ω),表面温升≤350℃ 40℃,额定电压,1小时
      耐电压 无击穿或飞弧 2500V DC,1min
      室温耐久性 ΔR≤±(3%R+0.1Ω)

    额定电压,通电90分钟,停30分钟,共500小时

      不燃性

    不燃烧

    1~6倍额定功率,5分仲

      短时过负荷

    ΔR≤±(2%R+0.1Ω)

    10倍额定功率,5s
      绝缘电阻值

    1000MΩ

    1000V DC
      振动

    ΔR≤±(3%R+0.1Ω)

    10~500Hz? 98m/s2 1.5m

      电阻器强度 无破损,无脱落 30Kg,30s
      稳态湿热

    ΔR≤±(3%R+0.1Ω)

    +40±2℃ 湿度90~95% 240h



    应用领域

    做为制动电阻保护变频器、伺服等不受电机再生电能的危害.

    在发电机,逆变系统等电力电子设备中,作为假性负载,以测试设备的各项性能指标.

    在电力电子设备中做为取样电阻、限流电阻、起动电阻、放电电阻、充电电阻、再生电阻、回生电阻等.

    在变频器、伺服、电源等设备的电路中作为限流原件或分压原件来调节和稳定电流、电压.
