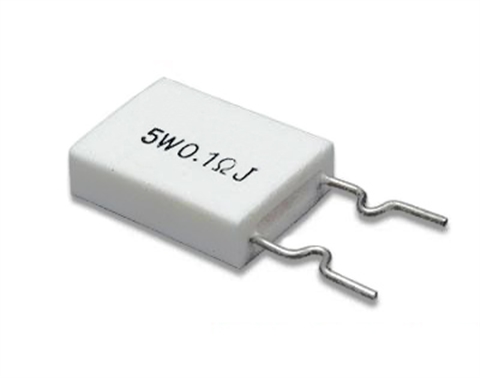

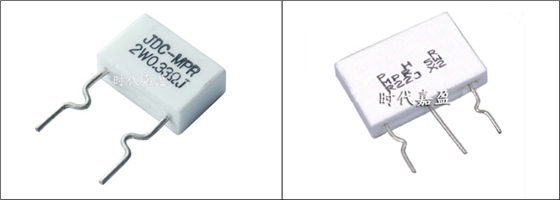

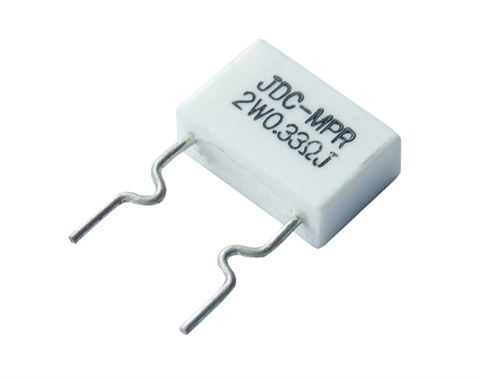

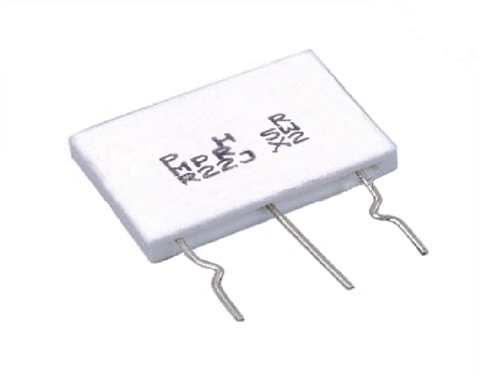

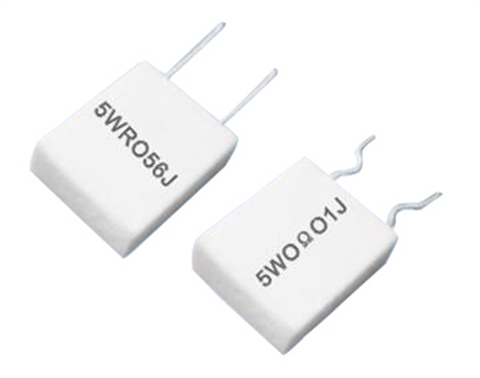

型 号：型无感MPR型
特 点：电子陶瓷棒芯，陶瓷外壳，阻值范围宽，阻燃耐高温，比功率大，安全可靠，绝缘性能好
应 用：适用于交直流、脉冲电路的分压、限流和负载
使用环境：额定功率温度(+70℃)；使用用温度范围(-55℃～+275℃)
结构形式：外壳固定安装，耐高温线引出装
适用标准：GB/T5729-2003 GB5732-85 SJ2862～64-88
产品优势：本产品选用电子陶瓷做棒芯，高品质耐火泥灌封，将电阻线绕在无碱性耐热瓷件上，外加上耐热、耐潮湿、耐腐蚀的陶瓷外壳做保护固定。具有耐震、耐湿、耐热及良好的散热性和绝缘性。电阻温度系数小，呈直线变化，短时间超负载强，低杂音，阻值经年无变化，防爆性能好，其保护作用。广泛应用于电源适配器、音响设备、仪器仪表、电视机、汽车设备中。

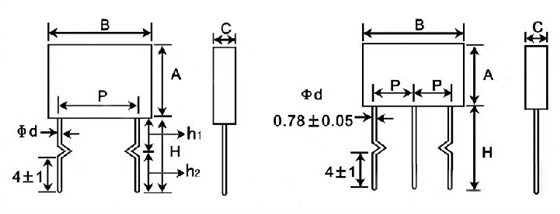

尺寸图
尺寸表
功率 | 尺寸（mm） | 阻值范围（Ω） | ||||||
A | B | C±1 | H±2 | d±0.1 | p±0.1 | E12J(±5%) | E12K(±10%) | |
2W | 8.5±1.0 | 14.0±1.0 | 5.0 | 13.0 | 0.8 | 9.0 | 0.01-0.68 | 0.01-0.68 |
3W | 13.5±1.0 | |||||||
5W | 18.0±1.0 | 0.01-1.0 | 0.01-1.0 | |||||
10W | 17.0±1.5 | 26.0±1.5 | 2.0 | 0.05-1.0 | ||||
2W+2W | 8.5±1..5 | 10 | 0.22-0.56 | 0.22-0.56 | ||||
3W+3W | 13.0±1.5 | |||||||
5W+5W | 17.0±1.5 | |||||||
7W+7W | 20.0±1.5 | |||||||
主要检测项目,试验方式及要求
| 检验项目 | 性能要求 | 试验方法 |
| 电阻温度系数 | ≤±250(×10-6/℃) | -55℃/+20℃ 20℃/+155℃ |
| 引出端强度 | R≤±(1%R+0.05Ω) | 拉力20N 弯曲连续两次 |
| 耐电压 | 无击穿或飞弧 | V型块法，施加交流电压，其峰值为绝缘电压的1.42倍，1min |
| 可焊性 | 焊料能自由流动并与引线润湿 | 235±5℃ 2±0.5s |
| 耐焊接热 | ΔR≤±(1%R+0.05Ω) | 260±5℃ 10±1s |
| 过载 | ΔR≤±(2%R+0.1Ω) | 2.5VR 5s |
| 温度快速变化 | ΔR≤±(1%R+0.05Ω) | -55℃/+125℃ 5次循环 |
| 振动 | ΔR≤±(1%R+0.05Ω) | 10～500Hz 98m/s2 |
| 长期负荷 | ΔR≤±(5%R+0.05Ω) | +40±2℃ VR 1000h |
| 不燃性 | 不可燃烧 | 分别按5,10,16倍额定功率交流电压5分钟 |
| 表面温升 | ≤210℃ | 施加额定功率负荷 |
| 稳态湿热 | ΔR≤±(5%R+0.1Ω) | +40±2℃ 湿度95～98% 240h |
