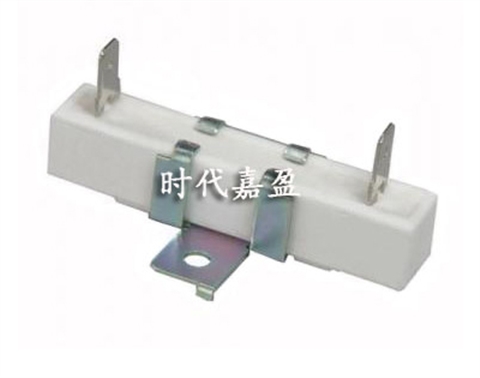

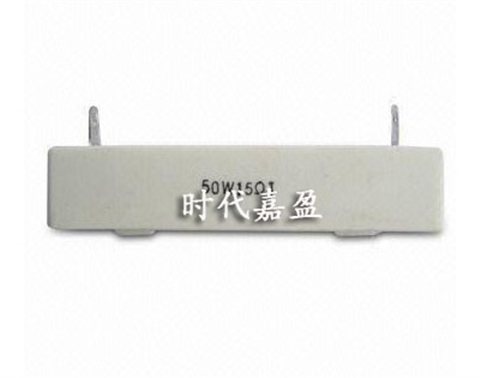

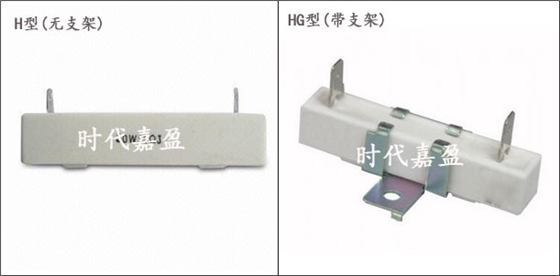

型 号：RXH/RXHG型(无支架/带支架)
特 点：电子陶瓷棒芯，陶瓷外壳，阻值范围宽，阻燃耐高温，比功率大，安全可靠，绝缘性能好
应 用：适用于交直流、脉冲电路的分压、限流和负载
使用环境：额定功率温度(+70℃)；使用用温度范围(-55℃～+275℃)
结构形式：底部脚片引出型焊接安装
适用标准：GB/T5729-2003 GB5732-85 SJ2862～64-88
产品优势：该水泥电阻选用电子陶瓷做棒芯，高品质耐火泥灌封，将电阻线绕在无碱性耐热瓷件上，外加上耐热、耐潮湿、耐腐蚀的陶瓷外壳做保护固定。具有耐震、耐湿、耐热及良好的散热性和绝缘性。电阻温度系数小，呈直线变化，短时间超负载强，低杂音，阻值经年无变化，防爆性能好，其保护作用。广泛应用于电源适配器、音响设备、仪器仪表、电视机、汽车设备中。

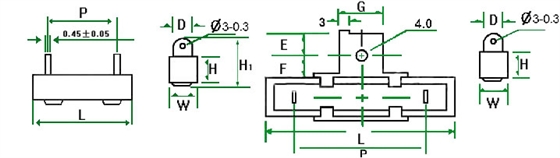

尺寸图
RX H尺寸表
功率 | 尺寸（mm） | 阻值范围（Ω） | |||||
W±1 | H±1 | L±1.5 | P±2 | H1±1 | D±0.5 | ||
10W | 10 | 10 | 48 | 32 | 22 | 7 | 0.5-50K |
15W | 12.5 | 11.5 | 48 | 35 | 22 | 7 | 1-150K |
20W | 14 | 13.5 | 64 | 45 | 22 | 6 | |
30W | 19 | 19 | 75 | 55 | 31 | 8 | |
40W | 19 | 19 | 92 | 67 | 31 | 8 | |
50W | 19 | 19 | 92 | 67 | 31 | 8 | |
RX HG尺寸表
功率 | 尺寸（mm） | 阻值范围（Ω） | |||||||
E±1 | W±1 | F±1 | L±2 | D±0.5 | P±2 | H±2 | G±2 | ||
10W | 5 | 10 | 7 | 48 | 7 | 32 | 10 | 12 | 0.5-50K |
15W | 5 | 12.5 | 9 | 48 | 7 | 35 | 12 | 12 | 1-150K |
20W | 5 | 13.5 | 9 | 64 | 6 | 45 | 14 | 12 | |
30W | 7 | 19 | 9 | 75 | 7.5 | 55 | 19 | 18 | |
40W | 7 | 19 | 9 | 92 | 7.5 | 67 | 19 | 18 | |
50W | 7 | 19 | 9 | 92 | 7.5 | 67 | 19 | 18 | |
主要检测项目,试验方式及要求
检验项目 | 性能要求 | 试验方法 |
| 电阻温度系数 | ≤±250(×10-6/℃) | -55℃/+20℃ 20℃/+155℃ |
| 引出端强度 | R≤±(1%R+0.05Ω) | 拉力20N 弯曲连续两次 |
| 耐电压 | 无击穿或飞弧 | V型块法，施加交流电压，其峰值为绝缘电压的1.42倍，1min |
| 可焊性 | 焊料能自由流动并与引线润湿 | 235±5℃ 2±0.5s |
| 耐焊接热 | ΔR≤±(1%R+0.05Ω) | 260±5℃ 10±1s |
| 过载 | ΔR≤±(2%R+0.1Ω) | 2.5VR 5s |
| 温度快速变化 | ΔR≤±(1%R+0.05Ω) | -55℃/+125℃ 5次循环 |
| 振动 | ΔR≤±(1%R+0.05Ω) | 10～500Hz 98m/s2 |
| 长期负荷 | ΔR≤±(5%R+0.05Ω) | +40±2℃ VR 1000h |
| 不燃性 | 不可燃烧 | 分别按5,10,16倍额定功率交流电压5分钟 |
| 表面温升 | ≤210℃ | 施加额定功率负荷 |
| 稳态湿热 | ΔR≤±(5%R+0.1Ω) | +40±2℃ 湿度95～98% 240h |
