能耗型制动电阻选型第5节——电阻的安装
上前面几篇文章中,确定了制动电阻的阻值和功率大小。然而这都是理论上的计算,在实际工程中还需要注意几个问题;
1)制动电阻的阻值和功率总的原则是宜大不宜小,确保设备本身的运行安全。

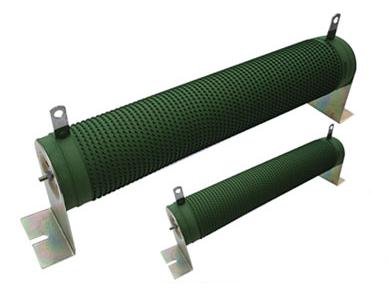

2)制动电阻最好选用绕线电阻,利用其寄生电感可以适当抑制电流变化率,目的是抑制能耗制动单元工作时产生的斩波干扰。
3)制动电阻最好不要和矿用防爆变频器装在同一个腔体中,因为制动电阻在工作发热量大,会影响变频器的散热效果。
4)制动电阻的表面温度很高,由于是多电阻串并联组合,一定要注意连接电缆特别是接头处的牢固可靠;当制动电阻功率很大时,注意采取必要的散热措施。
5)制动电阻的连接电缆长度不能太长,为减少斩波干扰,最好不要大于10m。另外,在布置制动电缆时,注意与其它电缆特别是控制电缆间要采取正交、远离、缩短平行距离三大原则,尽量减少斩波干扰。
